การเลือกสายไฟ AC เพื่อให้เหมาะสมกันงาน
สายไฟจะแบ่งออกเป็น 2 ประเภทใหญ่ๆคือ สายสำหรับไฟแรงดันต่ำและสำหรับไฟแรงดันสูง ใน บทความนี้จะกล่าวถึงสายไฟที่ใช้ตามอาคารบ้านเรือนซึ่งจัดเป็นสายไฟแรงดันต่ำ สำหรับประเทศไทย สายไฟแรงดันต่ำจะต้องเป็นไปตามมาตรฐาน มอก.11-2531 หรือ TIS-11-2531 ตามมาตรฐานแล้วสายไฟแรงดันต่ำจะมีหลายขนาด (พื้นที่หน้าตัด) ตั้งแต่ขนาดเล็กจนถึงขนาดใหญ่ ซึ่งจะทนแรงดันไฟฟ้าได้ตั้งแต่ 300 โวลต์ ถึง 750 โวลต์ สายไฟตามมาตรฐาน มอก.11-2531 จะแบ่งเป็นประเภทตามขนาด ความทนแรงดันไฟและการใช้งาน ได้ดังนี้

สายไฟฟ้า VFF ภายในประกอบด้วยสายทองแดงฝอยจํานวนสองแกนหุ้มด้วยฉนวน พีวีซีชั้นเดียว (pvc insulated) เหมาะสําหรับงานที่ต้องเคลื่อนย้ายบ่อย ๆ พิกัดแรงดดันและอุณหภูมิใช้งานเหมือนกับสาย VAF

สายไฟฟ้า THW เป็นสายฟ้าที่ทนแรงดันไฟฟ้าได้มากถึง 750โวลต์(แล้วแต่ขนาด) มีฉนวนพีวีซีหุ้ม 1ชั้น และเป็นสายเพียงเส้นเดียว การติดตั้งต้องร้อยเข้าไปในท่อร้อยสายไฟฟ้าอีกทีหนึ่ง เพื่อป้องกัน กรณีที่ต้องการฝังท่อในผนังคอรกรีต หรือเดินบนฝ้าเพดาน สาย THW นี้ ไม่แนะนำให้ติดตั้งนอกอาคาร หรือฝังใต้ดิน ไม่ให้สายสัมผัสกับดินหรืออากาศโดยตรง จะต้องร้อยเข้าไปในท่อไฟฟ้าก่อนเท่านั้น

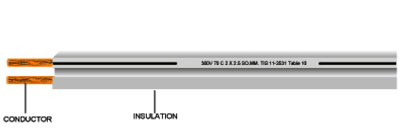

สายไฟฟ้า VAF เป็นสายไฟฟ้าที่สามารถทนแรงดันไฟฟ้า 300 โวลต์(ไฟตามบ้านเรามีแรงดัน 220โวลต์) เป็นสายที่มี 2เส้น หรือ 3เส้น ในสายเส้นเดียว หุ้มด้วยฉนวนพีวีซี 2ชั้น สำหรับการติดตั้งภายในอาคารเท่านั้น ไม่ควรนำสาย VAFไปติดตั้งนอกอาคาร หรือฝังใต้ดินเด็ดขาด เพราะฉนวนที่หุ้มสาย VAF นี้ไม่สามารถทนต่อสภาพอากาศ แสดงดิน หรือสารอินทรีย์ที่อยู่ในดินได้นาน ที่เราสามารถเห็นได้โดยทั่วไป ที่ติดตั้งกับผนังหรือเพดานบ้าน ด้วยเข็มขัดรัดสาย หรือ Clip รัดสาย

สายไฟฟ้า VCT เป็นสายไฟฟ้าที่สามารถฝังใต้ดิน หรือติดตั้งนอกอาคารได้ เช่นใช้สำหรับสายโคมไฟฟ้า ในสวนหน้าบ้าน หรือสายไฟฟ้าที่จ่ายไปยังปั๊มน้ำรดน้ำต้นไม้ เป็นสายอ่อนที่มีฉนวนหุ้ม 2 ชั้น และฉนวนชั้นนอก เป็นสามารถทนต่อสภาพอากาศ แรงสั่นสะเทือนได้ดี ทนแรงดันไฟฟ้าได้มาถึง 750โวลต์

สาย PV1-F เป็นสายไฟสำหรับไฟ DC ออกแบบมาเพื่อระบบโซลาร์เซลล์โดยเฉพาะ เป็นสายทองแดงเคลือบดีบุก หุ้มฉนวน 2 ชั้น ทดความร้อน การออกแบบระบบ จะต้องระมัดระวังในการพิจารณา เลือกชนิดและขนาดสายไฟให้เหมาะสม ซึ่งจะส่งผลต่อประสิทธิภาพการทำงานของระบบ หากเลือกสายไฟที่ไม่เหมาะสม อาจทำให้เกิดความร้อนสูงและเกิดไฟไหม้จากกระแสที่มากเกินได้
ตารางการทนกระแสสายไฟ DC
